ทำความรู้จักกับ เครื่องเจียรราบ (Surface Grinder)
อัพเดทล่าสุด: 23 ส.ค. 2024
268 ผู้เข้าชม
เครื่องเจียรราบสำหรับการเจียระไน เป็นเครื่องจักรสำหรับการแปรรูปวัสดุด้วยการขัดสีด้วยคมตัดที่เป็นวัสดุแข็ง ที่ถูกยึดให้ติดกันด้วยตัวยึดและขึ้นรูปเป็นฟอร์มต่าง ๆ ซึ่งเรียกว่า "หินเจียระไน"
เครื่องเจียรราบ : Surface Grinder
เครื่องเจียรราบ เป็นหนึ่งในประเภทของเครื่องเจียระไนที่ใช้สำหรับลดขนาดงานในกระบวนการผลิตครั้งสุดท้ายหลังผ่านกระบวนการผลิต โดยการไสเพื่อขึ้นรูป หรืองานที่ผ่านการปรับปรุงคุณสมบัติด้วยความร้อนโดยการชุบแข็ง เครื่องเจียรราบ แบ่งการทำงานได้ 2 ลักษณะ คือ
ประเภทของเครื่องเจียระไน
การเจียระไนด้วยหินเจียระไนสามารถกระทำได้หลายแบบ โดยแบ่งประเภทของ เครื่องเจียระไนได้ตามลักษณะการใช้งานเป็นดังนี้
ส่วนประกอบหลักของเครื่องเจียระไน
มอเตอร์ (Motor)
เป็นต้นกำลังขับล้อหินเจียระไนให้หมุนด้วยความเร็วรอบประมาร 1,500-2,000 รอบต่อนาที โดยมีเพลาต่อออกมาทั้งสองข้างเพื่อยึดล้อหินเจียระไน
ฝาครอบหินเจียระไน (Wheel Guard)
เป็นฝาครอบล้อหินเจียระไนทั้งสองข้างเพื่อป้องกันอันตรายจากล้อหินเจียระไน ส่วนใหญ่ จะทำด้วยเหล็กเหนี่ยวขึ้นรูป
ล้อหินเจียระไน (Grinding Wheel)
จะมีอยู่ 2 ลักษณะ คือล้อหินเจียระไนชนิดหยาบและล้อหินเจียระไนชนิดละเอียด จะยึดติดอยู่ อย่างละข้างของแกนมอเตอร โดยจะมีล้อหินเจียระไนชนิดหยาบ เพื่อเจียระไนหยาบช่วยให้ เจียระไนได้เร็วขึ้น และอีกข้างหนึ่งจะใช้จับยึดล้อหินเจียระไนชนิดละเอียดเพื่อใช้เจียระไนผิว เรียบเพื่อเป็นการเจียระไนขั้นสุดท้าย ในการเลือกใช้ล้อหินเจียระไนจะต้องเลือกล้อหินเจียระไน ให้ตรงกับชนิดวัสดุของมีดตัดที่จะนำมาลับเพราะวัสดุที่มีดตัดมีหลายประเภท เช่น มีดกลึงเหล็กรอบสูง(High Speed Steel)มีดกลึงคาร์ไบด์หรือมืดเล็บ(Carbide Tool)
แทนรองรับงาน (Tool Rest)
ทำหน้าที่รองรับงานหรือเครื่องมือวัดและยังช่วยทำหน้าที่ประคองมือผู้ปฏิบัติงานด้วยส่วนใหญ่ ทำด้วยเหล็กหล่อขึ้นรูปหรือเหล็กเหนียว ควรตรวจสอบระยะห่างอยู่เสมอ ควรมีระยะห่างมากสุด ไม่เกิน 2-3 มม. ถ้ามีระยะห่างมากชิ้นงานอาจจะหลุดลงไปในช่องทำให้เกิดอันตรายได้ล้อหิน เจียระไนอาจจะแตกกระเด็นโดนผู้ปฏิบัติงานในขณะปรับระยะห่างระหว่างแท่นรองรับงานจะต้อง ปิดสวิตซให้ล้อหยุดนิ่งก่อน เมื่อตั้งระยะห่างเรียบร้อย แล้วต้องทำการทดสอบโดยการหมุนด้วย มือก่อนเพื่อป้องกันกรณีล้อหินเจียระไนแกว่งมากระแทกกับแท่นรองรับงาน
สวิตซ์เครื่อง (Switch)
มีไว้เพื่อควบคุมเครื่องเพื่อใช้สำหรับปิด-เปิดในเครื่องเจียระไนเครื่องหนึ่งอาจจะมสวิตซ์ เพิ่มเติมมากขึ้นก็ได้ เพื่อเป็นการเพิ่มความปลอดภัยแก่ผู้ปฏิบัติงาน
ภาชนะใส่น้ำระบายความร้อน (Water Pot)
ในขณะที่เจียระไนลับคมตัดมีดตัดชนิดต่างๆหรือเจียระไนชิ้นงานจะมีความร้อนเกิดขึ้นที่มีมีดตัดหรือใช้ชิ้นงานจะทำให้ร้อนมือและจะทำให้โครงสร้างวัสดุของมีดตัดเปลี่ยนไปจำเป็นจะต้องมีการระบายความร้อนโดยการจมลงในน้ำแล้วแกว่งไปมาเพื่อเป็นการระบายความร้อนได้เร็วขึ้น ตัวระบายความร้อนสำหรับเครื่องเจียระไนลับคมตัดนิยมใช้น้ำธรรมดาไม่จำเป็นต้องใช้น้ำหล่อเย็นเพราะจะทำให้ล้อหินเจียระไนทื่อเร็วต้องต่างหน้าล้อหินเจียระไนบ่อยขึ้นทำให้สิ้นเปลือง
กระจกนิรภัย (Safety Glass)
จะติดตั้งไว้ทั้งสองล้อเพื่อป้องกันเศษโลหะกระเด็นเข้าตาผู้ปฏิบัติงานเป็นที่ให้ผู้ปฏิบัติงานมองในขณะลับเครื่องมือตัด
ฐานเครื่อง (Base)
อยู่ส่วนล่างสุดของเครื่องมีหน้าที่รองรับส่วนต่างๆ ของเครื่องทั้งหมด ทำจากเหล็กหล่อใช้ยึดติด กับพื้นหรือโต๊ะ
บริษัท สุทอง แมชชีนเนอรี่ จำกัด ดำเนินการธุรกิจนำเข้าและเป็นตัวแทนจำหน่ายเครื่องจักรอุตสาหกรรมงานโลหะ เครื่อง CNC และ Cobot (Collaborative Robot) ครบวงจร

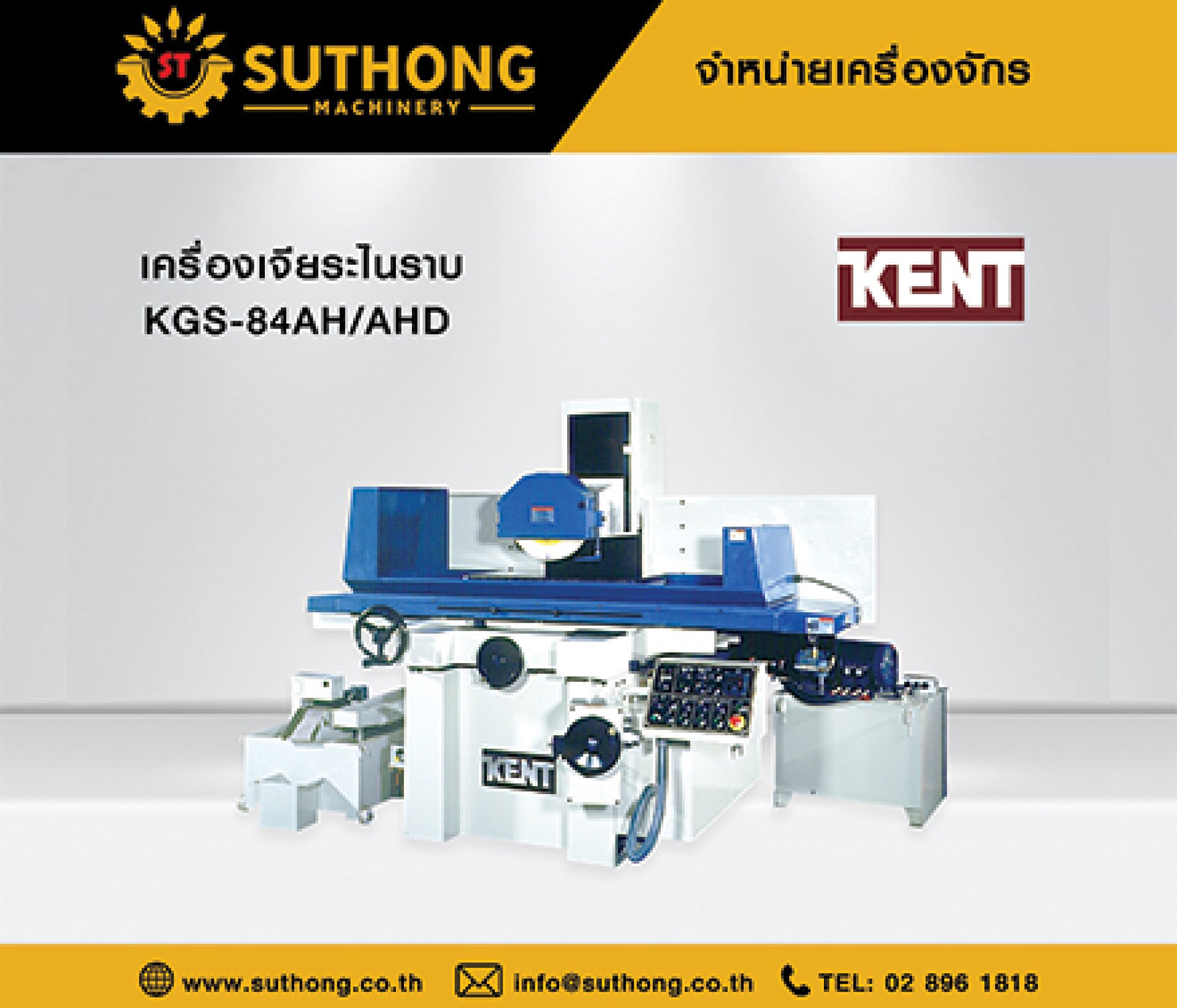

เครื่องเจียรราบ : Surface Grinder
เครื่องเจียรราบ เป็นหนึ่งในประเภทของเครื่องเจียระไนที่ใช้สำหรับลดขนาดงานในกระบวนการผลิตครั้งสุดท้ายหลังผ่านกระบวนการผลิต โดยการไสเพื่อขึ้นรูป หรืองานที่ผ่านการปรับปรุงคุณสมบัติด้วยความร้อนโดยการชุบแข็ง เครื่องเจียรราบ แบ่งการทำงานได้ 2 ลักษณะ คือ
- เครื่องเจียรราบเพลาหมุนล้อหินเจียระไนแนวนอน เหมาะสำหรับปฏิบัติงานเจียระไนชิ้นงานที่มีรูปร่างเป็นสี่เหลี่ยม
- เครื่องเจียรราบเพลาหมุนล้อหินเจียระไนแนวดิ่ง เหมาะสำหรับปฏิบัติงานเจียระไนพื้นผิวงานในแนวราบ
ประเภทของเครื่องเจียระไน
การเจียระไนด้วยหินเจียระไนสามารถกระทำได้หลายแบบ โดยแบ่งประเภทของ เครื่องเจียระไนได้ตามลักษณะการใช้งานเป็นดังนี้
- เครื่องเจียระไนตั้งโต๊ะ (Bench Grinder)
- เครื่องเจียระไนตั้งพื้น (Floor Grinder)
- เครื่องเจียระไนราบ หรือเครื่องเจียรราบ (Surface Grinder)
- เครื่องเจียระไนทรงกระบอก (Cylindrical Grinder)
- เครื่องเจียระไนลับมีดตัดและเครื่องมือ (Cutter And Tool Grinder)
ส่วนประกอบหลักของเครื่องเจียระไน
มอเตอร์ (Motor)
เป็นต้นกำลังขับล้อหินเจียระไนให้หมุนด้วยความเร็วรอบประมาร 1,500-2,000 รอบต่อนาที โดยมีเพลาต่อออกมาทั้งสองข้างเพื่อยึดล้อหินเจียระไน
ฝาครอบหินเจียระไน (Wheel Guard)
เป็นฝาครอบล้อหินเจียระไนทั้งสองข้างเพื่อป้องกันอันตรายจากล้อหินเจียระไน ส่วนใหญ่ จะทำด้วยเหล็กเหนี่ยวขึ้นรูป
ล้อหินเจียระไน (Grinding Wheel)
จะมีอยู่ 2 ลักษณะ คือล้อหินเจียระไนชนิดหยาบและล้อหินเจียระไนชนิดละเอียด จะยึดติดอยู่ อย่างละข้างของแกนมอเตอร โดยจะมีล้อหินเจียระไนชนิดหยาบ เพื่อเจียระไนหยาบช่วยให้ เจียระไนได้เร็วขึ้น และอีกข้างหนึ่งจะใช้จับยึดล้อหินเจียระไนชนิดละเอียดเพื่อใช้เจียระไนผิว เรียบเพื่อเป็นการเจียระไนขั้นสุดท้าย ในการเลือกใช้ล้อหินเจียระไนจะต้องเลือกล้อหินเจียระไน ให้ตรงกับชนิดวัสดุของมีดตัดที่จะนำมาลับเพราะวัสดุที่มีดตัดมีหลายประเภท เช่น มีดกลึงเหล็กรอบสูง(High Speed Steel)มีดกลึงคาร์ไบด์หรือมืดเล็บ(Carbide Tool)
แทนรองรับงาน (Tool Rest)
ทำหน้าที่รองรับงานหรือเครื่องมือวัดและยังช่วยทำหน้าที่ประคองมือผู้ปฏิบัติงานด้วยส่วนใหญ่ ทำด้วยเหล็กหล่อขึ้นรูปหรือเหล็กเหนียว ควรตรวจสอบระยะห่างอยู่เสมอ ควรมีระยะห่างมากสุด ไม่เกิน 2-3 มม. ถ้ามีระยะห่างมากชิ้นงานอาจจะหลุดลงไปในช่องทำให้เกิดอันตรายได้ล้อหิน เจียระไนอาจจะแตกกระเด็นโดนผู้ปฏิบัติงานในขณะปรับระยะห่างระหว่างแท่นรองรับงานจะต้อง ปิดสวิตซให้ล้อหยุดนิ่งก่อน เมื่อตั้งระยะห่างเรียบร้อย แล้วต้องทำการทดสอบโดยการหมุนด้วย มือก่อนเพื่อป้องกันกรณีล้อหินเจียระไนแกว่งมากระแทกกับแท่นรองรับงาน
สวิตซ์เครื่อง (Switch)
มีไว้เพื่อควบคุมเครื่องเพื่อใช้สำหรับปิด-เปิดในเครื่องเจียระไนเครื่องหนึ่งอาจจะมสวิตซ์ เพิ่มเติมมากขึ้นก็ได้ เพื่อเป็นการเพิ่มความปลอดภัยแก่ผู้ปฏิบัติงาน
ภาชนะใส่น้ำระบายความร้อน (Water Pot)
ในขณะที่เจียระไนลับคมตัดมีดตัดชนิดต่างๆหรือเจียระไนชิ้นงานจะมีความร้อนเกิดขึ้นที่มีมีดตัดหรือใช้ชิ้นงานจะทำให้ร้อนมือและจะทำให้โครงสร้างวัสดุของมีดตัดเปลี่ยนไปจำเป็นจะต้องมีการระบายความร้อนโดยการจมลงในน้ำแล้วแกว่งไปมาเพื่อเป็นการระบายความร้อนได้เร็วขึ้น ตัวระบายความร้อนสำหรับเครื่องเจียระไนลับคมตัดนิยมใช้น้ำธรรมดาไม่จำเป็นต้องใช้น้ำหล่อเย็นเพราะจะทำให้ล้อหินเจียระไนทื่อเร็วต้องต่างหน้าล้อหินเจียระไนบ่อยขึ้นทำให้สิ้นเปลือง
กระจกนิรภัย (Safety Glass)
จะติดตั้งไว้ทั้งสองล้อเพื่อป้องกันเศษโลหะกระเด็นเข้าตาผู้ปฏิบัติงานเป็นที่ให้ผู้ปฏิบัติงานมองในขณะลับเครื่องมือตัด
ฐานเครื่อง (Base)
อยู่ส่วนล่างสุดของเครื่องมีหน้าที่รองรับส่วนต่างๆ ของเครื่องทั้งหมด ทำจากเหล็กหล่อใช้ยึดติด กับพื้นหรือโต๊ะ
บริษัท สุทอง แมชชีนเนอรี่ จำกัด ดำเนินการธุรกิจนำเข้าและเป็นตัวแทนจำหน่ายเครื่องจักรอุตสาหกรรมงานโลหะ เครื่อง CNC และ Cobot (Collaborative Robot) ครบวงจร
- สามารถเข้าชมเครื่องจักรได้ที่โชว์รูม สุทอง แมชชีนเนอรี่
- เวลาเปิดทำการ : จันทร์-เสาร์ (8.00-17.00 น.) โทร 02-416-8779
- ติดตามข่าวสารได้ที่แฟนเพจ : Suthong1990
